恒清环保设备沼气火炬 引射式火炬系统 无极变量燃烧TRHJ-YS

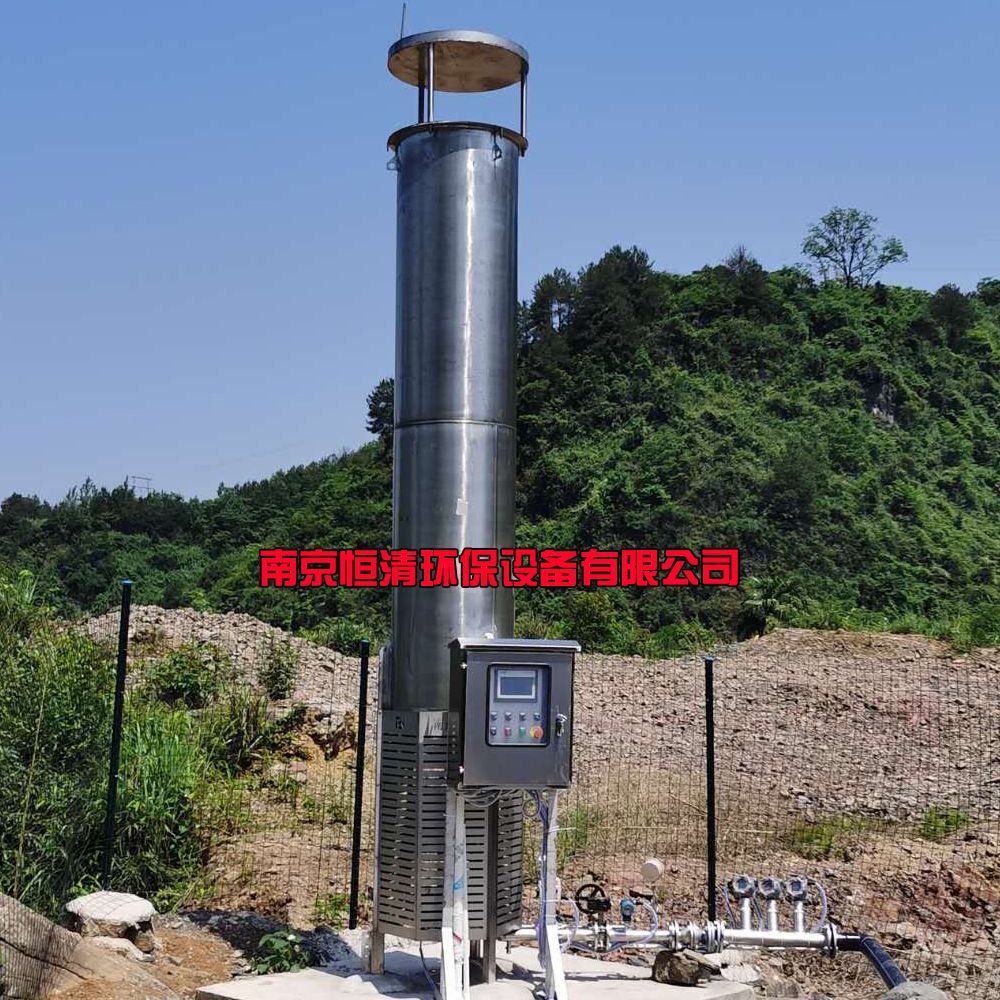

“恒清”牌系列内燃式放散火炬为圆柱形塔状结构，塔体顶部设有防风导流帽。火炬系统由火炬主体、火炬燃烧头、火炬点火系统、阀组部件、控制系统组成，各部分均单独设计制作，由系统整体控制运行，在设计中，从部件材质、控制程序等方面首先考虑的***要素是确保安全生产，同时实现全自动化控制，生产过程中无需人工值守，处理系统24小时全天候待机与安全运行。火炬具有熄火保护、断电安全保护和回火安全保护功能，操作方便，运行安全。在运行中灭火或突然断电的情况下，火炬的快速切断沼气供给。火炬采用新颖的设计能在各种恶劣气象条件（如暴风暴雨）下可靠地工作。在系统设计和设备选型上充分考虑了火炬连续长周期运行的特点，保证火炬有较长使用寿命。

火炬性能特点：

  1. 火炬为内燃式燃烧，主要采用自动吸风，在有控条件下，使沼气与空气按照比例均匀的充分混合，在燃烧室内完成充分燃烧。由于整个燃烧过程在燃烧室内完成，所以外部看不到火焰。

  2. 火炬主体全部采用304不钢锈制造。 燃烧头采用310耐热不锈钢制造。燃烧头部设计：为了保证燃烧头稳定燃烧，使用寿命长，采用耐热钢制造。在结构上采用强风冷却式结构。

  3. 火炬燃烧根据程序设定，PLC指令燃烧器点火。当燃烧器正常稳定的燃烧，火焰检测系统检测到稳定的燃烧火焰以后，控制系统维持火炬正常燃烧。各路传感器将系统的实时参数反馈给PLC，各种状态以及参数全部在触摸屏上显示出来。同时根据各参数，PLC会适当的调整相应设备的运行。在PLC控制下，使火炬燃烧始终保持状态。

  4. 火炬在压力自动控制模式下，控制系统根据管网设计压力值达到上限自动开，下限自动停。所有过程都在PLC自动控制下完成，自动点火，火焰自动跟踪，熄火自动保护。系统也提供人工手动运行状态。PLC控制，自动化程度高、触摸屏可实现参数设定、修改、状态显示等。

  5. 火炬配套有独立控制箱，内有PLC控制系统，触摸屏控制界面。主要配件执行器均采用性能可靠的国产/进口配套。详见配置表说明注解。

  6. 火炬启动燃烧压力控制为2kpa.火炬自动熄灭压力500pa.（压力可调）

 7. 火炬具有防风防雨结构，为了确保风雨天火炬燃烧能够正常稳定运行，火炬采用防雨设计，可以在暴风雨条件下运行，不被风雨熄灭。主要部件符合户外使用。
